隔爆型控制柜

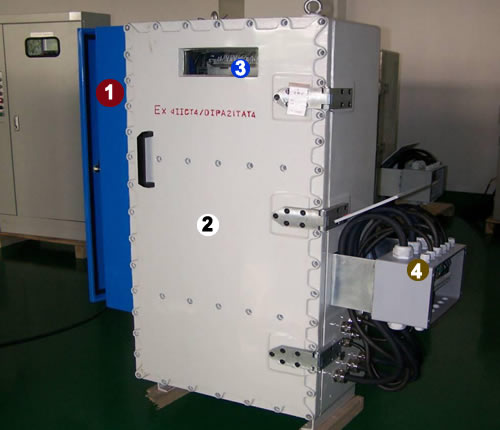

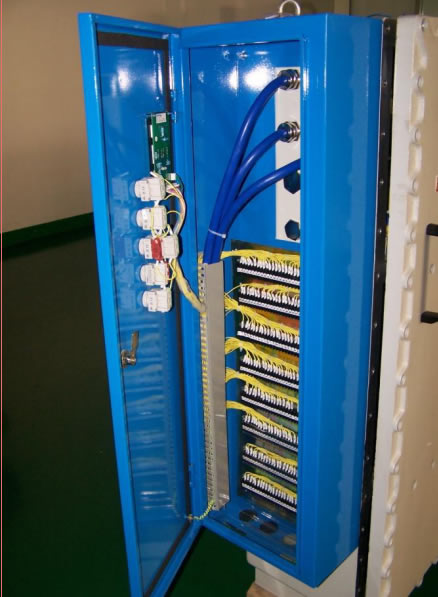

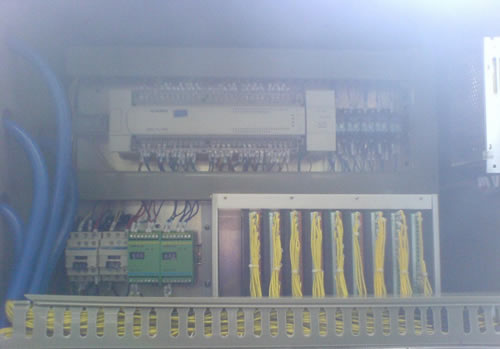

①、本安型接線盒，方便維修人員，不停電檢修。②、隔爆型控制柜，安裝了所有能產生火花的部件。③、故障維修，檢測時使用,易觀察使用情況。④、增安型強電接線盒，是強電的接口。

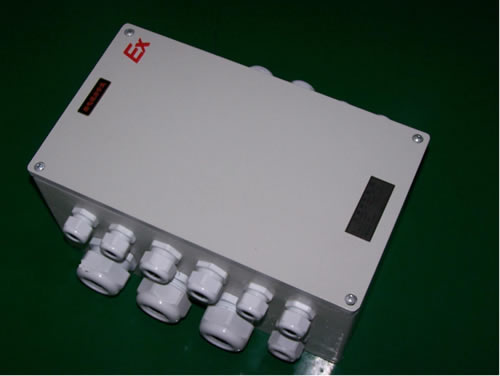

本安型接線盒

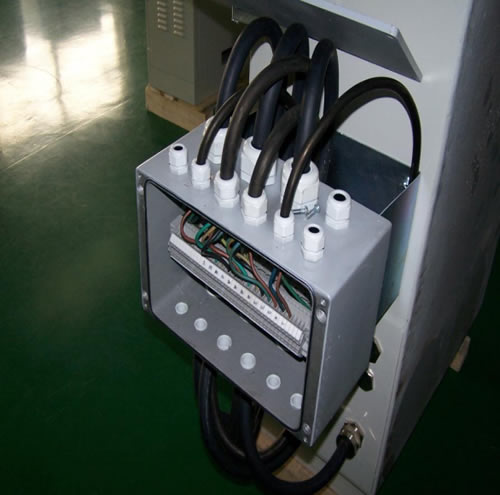

增安性強電接線盒

2、專業研制的變頻器，易于散熱設計

變頻器在正常工作中要產生熱量，其產生的熱量是變頻器功率×55，為了滿足防爆性能要求只能把變頻器存放在封閉的防爆箱里。變頻器正常工作溫度在50℃以下，超過50℃會影響變頻器正常工作和使用壽命。因此，變頻器置于隔爆箱內必須考慮其散熱問題。

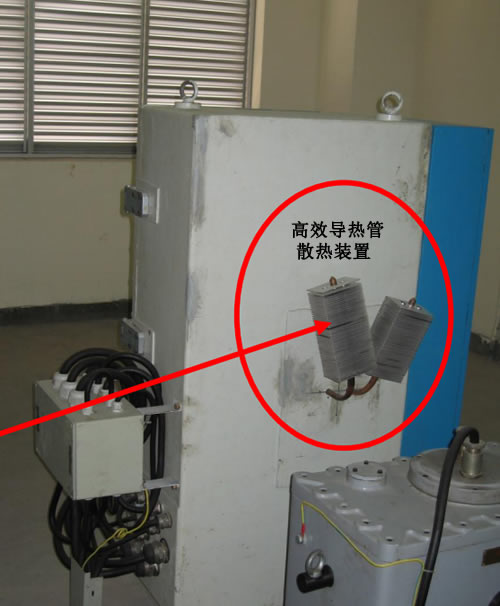

本產品所用變頻器是專為防爆電梯要求設計，可以整體安裝在鋁合金控制柜內，并在外部加裝散熱器（特制），通過特制高效導熱管能使變頻器有效散熱。易于散熱的變頻器散熱器，可以避免變頻器過熱保護而影響電梯使用。

3、符合國家標準的特制電纜引入口

根據GB3836.15－2000強制執行標準中10.3.2電纜引入口滿足的條件，當防爆容積大于2dm3時是不能直接用普通的防爆電纜引入口，必須采用有填料函的防爆電纜引入口，一般電梯的主控制柜容積都遠遠大于2dm3。

防爆主控制柜所有電纜引入口均采用了可拆卸的填有防爆填料函的專用接頭，特點：

 （1）該接頭可反復使用，降低控制柜日常維護成本。

 （2）其防護等級為IP55，使用該接口可以預防粉塵的侵入， 滿足粉塵防爆的要求。

控制柜上所有電纜均只通到本安型接線箱和增安性強電接線箱，所有引入口都在工廠內完成制作，經多道檢驗，保證施工質量達到防爆要求。

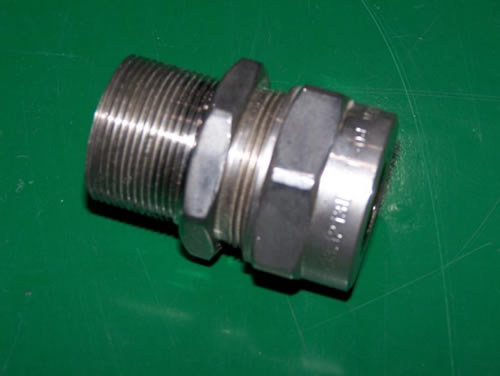

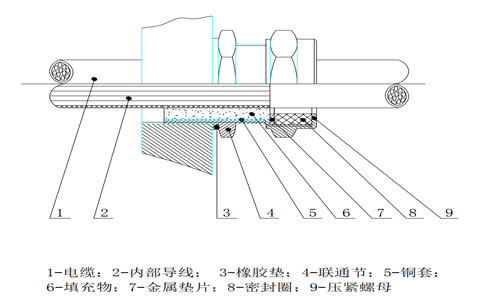

防爆型的電纜引入接口，符合GB3836.15的10.3.2條款，具有電纜夾緊和防爆填料函雙重防爆功能

4、安全回路的本安電源采用隔離式安全柵

井道電氣部件采用本安型防爆，而且符合“GB7588－2003電梯制造與安裝規范中，對安全回路中強制規定必須是安全電路，即安全電路是不可置疑的完全可靠”的要求，配置了兩組安全柵，常規的本安電路使用齊納安全柵，安全回路中的本安電路使用隔離式安全柵。

使用隔離式安全柵的電路是國家檢測部門認可的屬于安全電路，用在電梯的安全回路中是絕對可靠的,達到IIC防爆等級

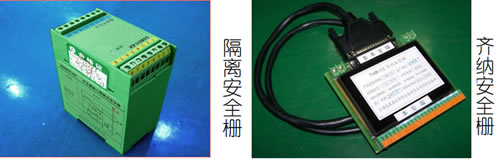

專用隔離安全柵和齊納安全柵組成的本安控制電路。

5、制動器采用雙獨立線圈的整體隔爆型制動器

特點：

（1）既符合防爆要求，又完全符合電梯安全要求,結構緊湊,節省空間, 避免機械式故障。

（2）雙獨立線圈可以防止剩磁或單個線圈故障影響電梯正常制動所引 起的溜車危險。

 (3) 鐵心是電工純鐵的，絕沒有剩磁，不會導致抱閘滯后 。

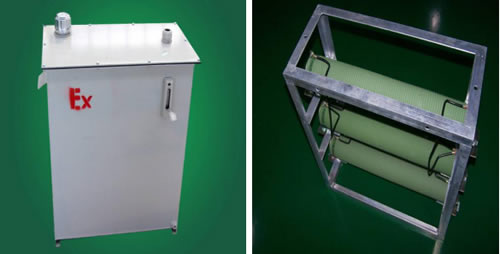

6、油浸型變頻器的泄流電阻箱

對運行中會產生熱量的變頻器配套裝置泄流電阻，采用油浸性方式將

其浸入絕緣的防爆液中，特點：

 （1）既能散熱冷卻，又起到絕緣防爆的效果,避免直接置于控制柜中 而增加控制柜的熱量 ；

 （2）同時也延長了電阻器的使用壽命。

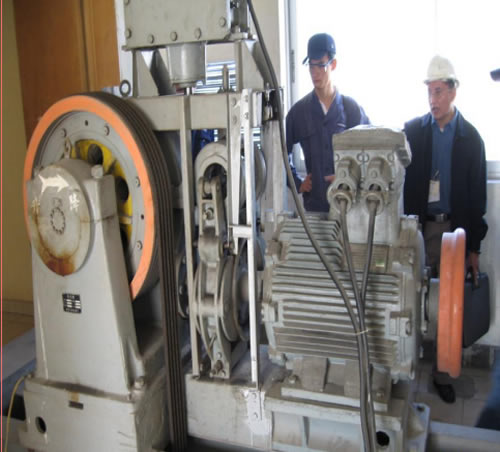

7、曳引機采用整體隔爆型變頻電機，縮小機房空間，  維護方便，降低故障率。

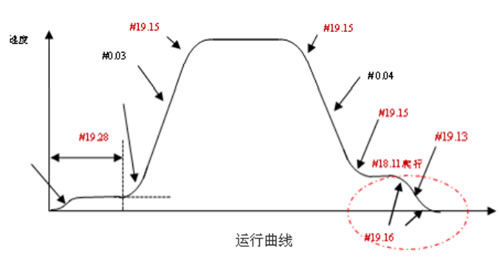

8、驅動方式采用帶矢量控制的閉環型VVVF方式

特點：

（1）使用本安型編碼器，提高控制精度，有效利用能源；

（2）達到零速制動，抱閘時不產生摩擦熱量及機械撞擊， 增強防爆效果；

（3）動行舒適感及平層精度比開環控制高。

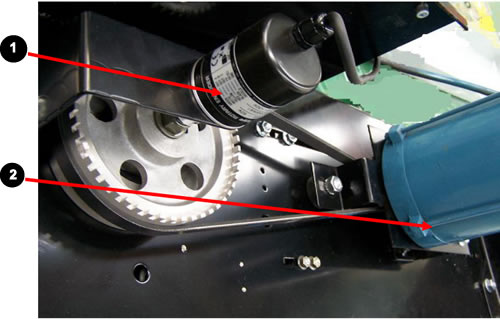

9、所配置的編碼器為本安型光電編碼器,達到IICT4級

特點:

 (1)克服了隔爆型光電編碼器笨重、故障多的缺點；

 (2)整體運行可靠穩定，售后維護更方便,延長了使用壽命。

10、電氣布線為防爆電梯專用電纜布線，

 隨行電纜為防爆電梯專用扁電纜，

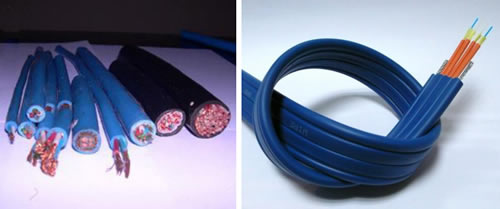

 強電為YC系列重型防爆專用電纜。

11、開關門電機采用隔爆型變頻電機，實施閉環的變頻變壓控制，省去了電阻變速所必需的體積大熱量高的變速電阻箱。

①、具有ⅡC防爆等級的本安型門機旋轉編碼器；②、門機電機防爆型式為隔爆型，防爆標志為：ExdIICT4/DIPA21TAT4，防護等級為IP65

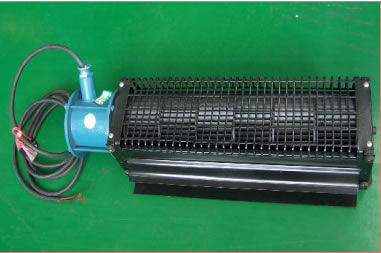

12、對比較容易忽視的風扇電機采用了隔爆型電機設計

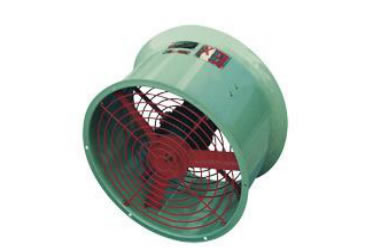

軸流風機的電機防爆型式為隔爆型，防爆標志為ExdIICT4/DIPA21TAT4 ,防護等級為IP65。

防爆風扇改進前：

由于安裝位置不符合部件的設計要求， 風扇在轎頂豎著安裝，后面的進風 孔會讓雜物落入風扇外殼與快速旋轉 的扇葉打出火花。

13、必須配置的金屬裝置，如安全鉗制動楔塊、限速器動作 壓塊都采取無火花措施，確保上述機構動作時不成為點火源。

井道接線盒    配有防爆夾緊頭

本產品標配防爆照（介紹略）

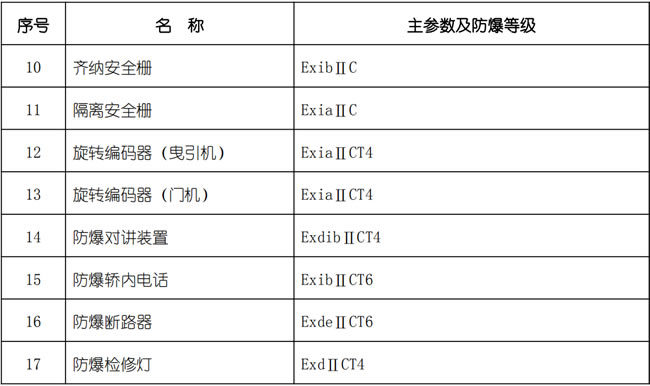

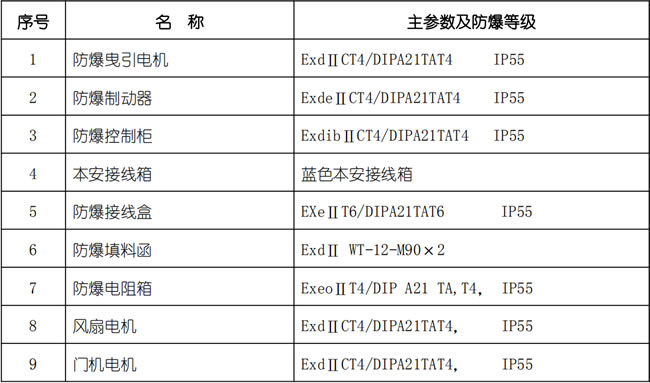

防爆電梯主要部件防護等級
