應用場所

主要用于主要應用于制藥、潔凈無塵無菌車間、實驗室，電子儀器、精密儀器車間以及生物、電子、光電、醫藥、生物、精細化工工廠車間、微粒子、納米技術或有潔凈要求的實驗室等。適用于潔凈度要求在潔凈等級class100、class1000、class10000、class100000的環境 。

潔凈度和控制污染的持續穩定性，是檢驗無塵車間質量的核心標準，該標準根據區域環境、潔凈程度等因素，分為若干等級，常用的有國際標準和國內區域行業標準。

GB50073-2013 國家標準—空氣潔凈度等級

中國GMP（2010年修訂）新版GMP附錄1 無菌藥品.第三章.第九條……潔凈區各級別空氣懸浮粒子的標準規定如下

潔凈電梯要求：

電梯井道和機房作無塵處理，防止積塵，易除塵；

電梯運行的動態無塵處理，防止電梯本身產生塵埃；

電梯選用表面光滑無眩光、色彩淡雅柔和的材料，符合潔凈廠房的設計規范；

整個系統防靜電處理，接地引線采用綜合接地方式接地，防止靜電聚塵；

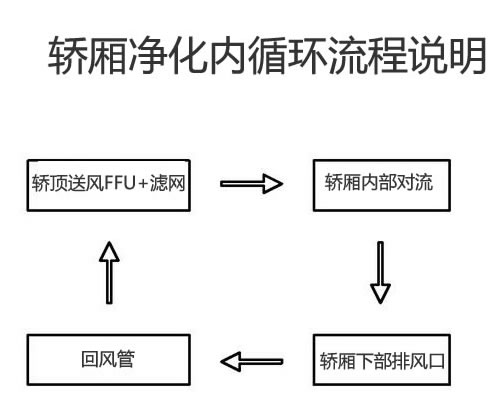

電梯轎廂里選用潔凈照明燈具，防靜電地板和用戶要求的潔凈度的潔凈器，轎廂內滿足用戶的潔凈要求；

控制粒徑0.1μm、0.2μm、0.3μm、0.5μm、1.0μm、5.0μm

驅動方式：液壓驅動/曳引驅動

運行速度：0.25m/s-1.75m/s

潔凈電梯規格表Ⅰ：適用于潔凈等級(萬級~百級)class10K~class0.1k，提升高度為標準3.3米/層，載重200kg~250kg底坑深度為50公分，載重300-500kg底坑深度為1米，門洞預留尺寸根據圖紙要求預留。

潔凈曳引載貨電梯規格表Ⅱ：適用于潔凈等級(十萬級~百級)class100K~class0.1k，提升高度為標準4米/層，載重500kg~5噸，潔凈電梯轎底為防靜電地板，門洞預留尺寸根據圖紙要求預留。

說明：速度為0.5m/s時最達層站數為9層約36米，速度為1.0m/s時最大層站數為16層約64米。

土建要求：

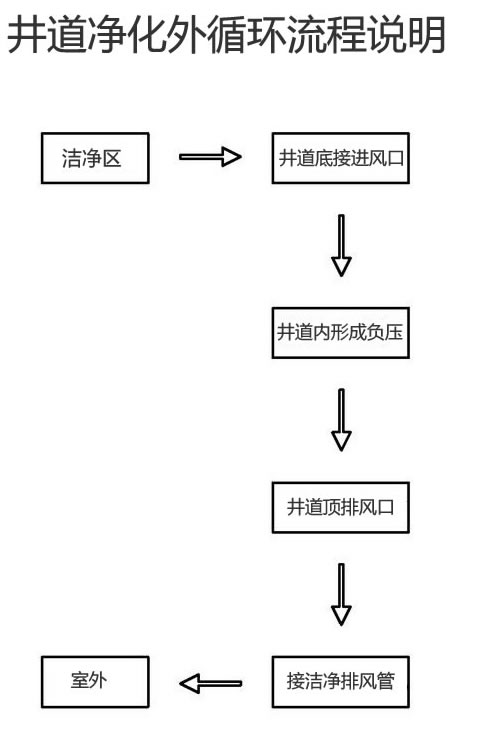

1.井道下部需要增設進風口，且進風口外部為潔凈室；

2.井道上方需要增設排風扇，且外部需要與潔凈室排風管連接，將氣流排出室外；

3.不同形式井道需采取以下不同措施：

（1）鋼結構井道：

a.鋼結構需采用亮面高附著烤漆，或環氧樹脂噴涂；

b.內外封板需采用潔凈室專用裝修材料；

c.底坑、機房若為混凝土或磚墻建筑，需要環氧樹脂披覆。

（2）混凝土或磚墻井道：

a.井道內部、機房、底坑均需要粉飾；

b.電梯層門及井道部件、機房部件安裝完成后，需全面采用環氧樹脂披覆。

PS:本公司不提供免費設計方案，請勿總想著白嫖，廠房設計不歸我們管，有問題找設計院和凈化工程

潔凈電梯使用要求：

a) 電梯機房?jī)?nèi)，房頂和墻壁無蜘蛛網。

b) 電梯機房門窗無灰塵玻璃潔凈。

c) 電梯機房配電箱及地面無灰塵。

d) 電梯機房?jī)?nèi)無堆放雜物。

e) 電梯層門表面潔凈，按鈕、顯示屏無臟污印跡。

f) 轎廂頂和內壁無蜘蛛網表面潔凈。

g) 轎廂內風扇無灰塵，按鈕、顯示屏無臟污印跡。

h) 轎廂內地面無粉塵。

i) 轎廂門溝縫內無雜物。

j) 轎廂門外無雜物,且地面平整無無垃圾、無污跡、無積水、無死角。

潔凈電梯應用場景圖集：

半導體行業：潔凈電梯主要用于百級潔凈區的黃光車間，千級潔凈區也有涉及，還有高架地板的潔凈室。

小TIPS：大多數的感光膠(光阻、光刻膠)的光敏感范圍皆在450nm以下，故原則上無塵室的光線波長只要在500nm以上就算是安全，不會造成提早感光及誤曝的情況，則紅光、黃光、綠光、藍光皆可以被采用於無塵室的照明，但因其下列原因，故選擇"黃光"作為該無塵室的主要照明。

?紅光無塵室，若長期待上8個小時，心情較會變得心浮氣躁。

?綠光無塵室，在綠光的投射下，見到無塵室內的同事，會變成"看到鬼"。

?藍光無塵室，因藍光波長太靠近紫外光，導致較長波長(436nm)敏感之光阻，可能造成誤曝光。

?黃光無塵室，是物理及人性方面最能被為接受的。

綜合以上原因，故采用黃光無塵室。

當然潔凈室也有白光區，都是為了人的視覺舒適以及更好的生產產品綜合考慮的。

適當提高潔凈廠房的人工照明照度水平，提高工作人員的視覺衛生，促進國民經濟的發展都是有利的。目前國家正在制定《工業和民用建筑照明設計標準》，新規范中的照度標準將有較大的提高。不過考慮到生產車間的明暗適應，潔凈廠房的走道、休息室的照度與工作時的照度等級不能相差太大，一般相差1~2個等級較合適，但最低不能低于100 1x。有窗潔凈廠房的標準與普通生產廠房一樣按現行國家標準《工業企業照明設計標準》GB50034-92執行。

不同的潔凈工業廠房照度按工藝要求的不同也有較大的差異，如顯像管工廠的電子槍裝配車間混合照明的照度要達到1000~3000 1x，除設置一般照明外，還需設置局部照明，局部照明占混合照明照度的比例不能太大，一般照明照度為混合照明照度的5~15%。

其次，潔凈廠房中對光源有特殊要求的車間，如：顯像管廠的熒光粉涂敷間、半導體廠房中的光刻間，為了防止感光材料的感光，必須使用黃色或紅色光源的。

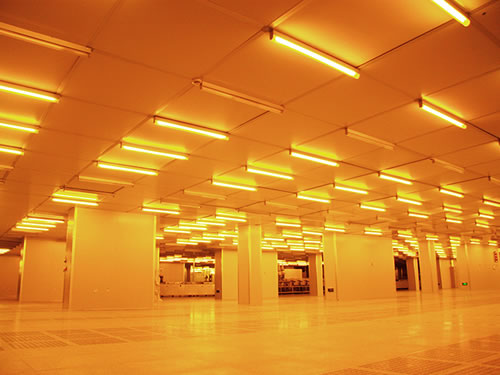

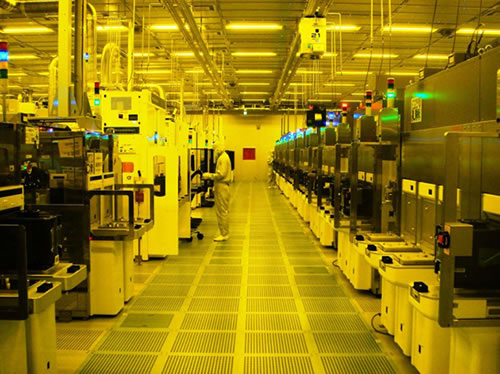

黃光車間

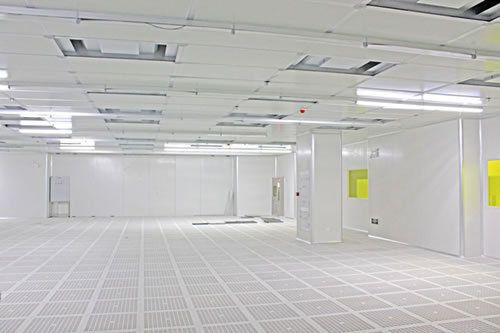

高架地板潔凈區

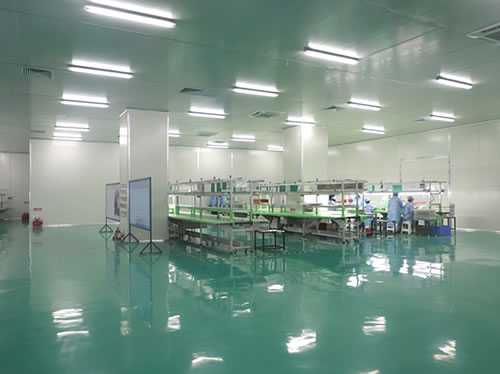

十萬級至萬級潔凈區，為常規半導體潔凈室。

常規半導體潔凈室

本文標題主要是針對大多數常見的潔凈等級環境，對一些要求較高環境，潔凈電梯需與廠區，井道、機房、轎廂一起綜合考慮；例：class0.1K（潔凈等級百級）的潔凈電梯需在井道內設吸風口，使井道為負壓，井道吸風口視井道大小，一般設在井道底坑里在底坑地面向上500㎜或在井道一側設多個吸風口；如果采用曳引電梯則在機房?jī)?nèi)也要設一個吸風口。
